  光學檢測解決方案之光通信領域_光學顯微鏡




     深圳市華顯光學儀器有限公司，是一家集研發，銷售一體的公司，公司主要以光學顯微鏡解決方案為主營業務，應用于光通信，微電子，光電元器件，五金塑膠，生物教研等領域。我們擁有豐富的運用經驗，結合用戶實際需求，以提高光學檢測效率為目標，與用戶共同制定光學解決方案。




     華顯光學公司一直為國內眾多生產企業在光學檢測運用上提供最為實用的光學儀器，產品包括：尺寸測量，端面外觀識別檢測，圖像傳輸與自動檢測。隨著工業自動化的發展，在光通信領域，華顯光學公司致力于圖像與自動化結合，從傳統的人工操作，人為研判走向自動檢測，自動判別；提高檢測速度，檢測精準度，檢測效率。




                插芯運用：

   EC-G 系列是一款高倍放大，高清檢測的插芯端面檢測儀，采用 1920X1080 高清分辨率智能工業相機， 具有圖像實時傳輸，可拍照存儲，智能測量等功能。該儀器采用金屬移動工作臺，高精密移動結構，移動  精度為 0.01mm；通過高清成像，插芯內孔清晰成像，在顯示器上可設置基準線（ 基準線可移動，調節）， 操作人員通過顯示器更為直觀的觀察到插芯內孔的圓度以及表面的瑕疵和不良.通過治具擺放批量產品，  實時觀察產品工藝，如發現不良，即可通過油性筆對其進行標記。

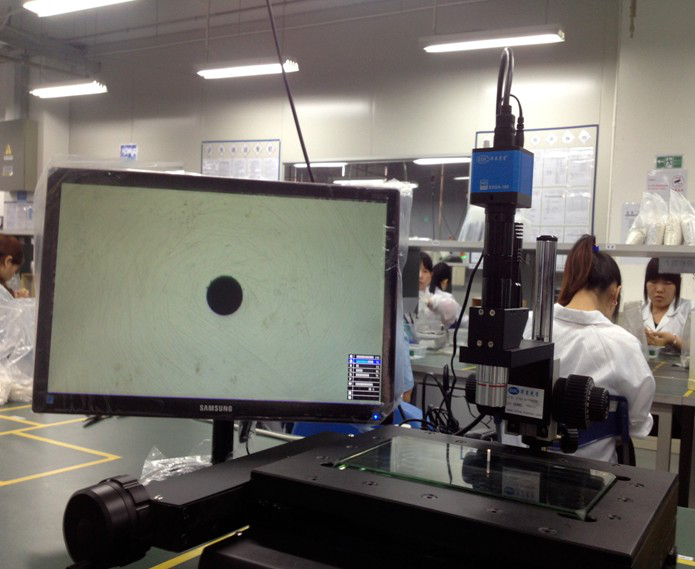

           效果圖：































  深圳市華顯光學




•


  光學檢測解決方案之光通信領域_光學顯微鏡




  規格參數：




  規格參數
  型號	EC-G100	EC-G120	EC-G130
  光學放大倍數	100X-2000X	400X	400X
  變倍方式	機械變倍	固定	固定
  工作距離	13mm-	35mm	35mm
  光學系統	EOC 光學系統
  照明系	科勒照明
  分辨率	1920X1080
  相機掃描速度	60/S
  Z 軸調節精度	0.002mm
  X 軸移動行程	200mm
  Y 軸移動行程	100mm
  顯示器	21.5 寸
  圖像方式	觀察存儲	觀察	觀察，存儲，測量
  移動方式	手動		自動，可編程
