• SMT虛焊檢測解決方案_3D視頻顯微鏡










  技術人員：華顯光學

  實驗日期：2017/8/7

  聯系方式：0755-81753034







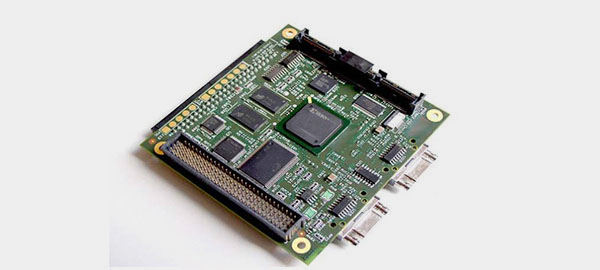

      檢測要求：







      SMT焊接情況研判、元器件表明貼裝工藝分析、虛焊檢測；




  難度分析：




  采用目視顯微鏡，放大鏡方式進行觀察檢測。操作人員存在視力疲勞以及品質分析無法形成圖片格式。

  若通過傳統視頻顯微鏡，只能通過平面觀察，由于景深較小，部分角度無法清楚的觀察到，容易導致漏檢等情況的發生；




     解決方案：




  通過3D光學顯微鏡，三維旋轉鏡頭，輔以CCD攝像機觀看大動態即時三維圖像，具有大視場、大景深、高清晰度的特點，

  無需工件傾斜可以清晰的對每個IC原件的焊腳進行判斷分析，特別對于虛焊觀察有著明顯的幫助，鏡頭旋轉速度、方向、光源可以自行調節；

    實驗操作圖示：

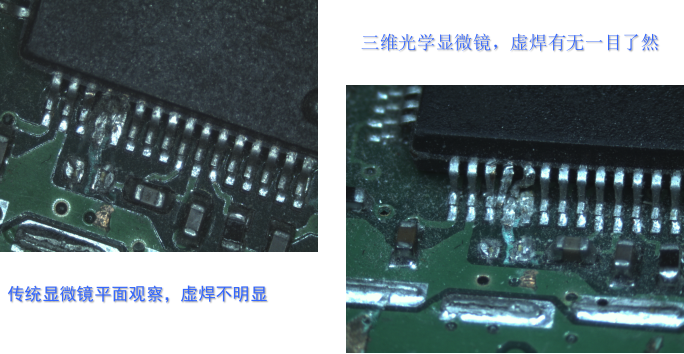

        案例效果圖示：





















• 產品技術規格：




  視場范圍寬大

  低畸變、高分辨率

  高景深（≥6mm）

  高清200萬HDMI信號輸入，實時觀察可達1920*1080P

  HZ7010變焦顯微鏡體可廣泛應用于機械、半導體、微電子以及焊點檢測工業。

  變焦透鏡分辨率高、圖像清晰。

  通過測量系統的手動調焦穩定裝置，標注有倍數刻度，預先設置了0.3X, 0.5X,1X, 1.5X, 2.2X。

  可提供相匹配物鏡的不同倍數、視場和景深







  主機變倍范圍		0.3X~2.2X
  變焦比		1:7
  成像分辨率		高清200萬像素，HDMI輸出方式
  放大倍數		7X~300X
  視場范圍		3.5mm-25mm
  工作距離		45.66mm~99mm，標準工作距離為95mm
  光學物鏡		0.5X，1X和2.0X（不支持2D/3D旋轉物鏡附件）
