  產品介紹：

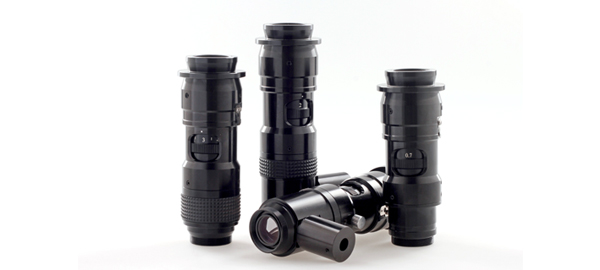

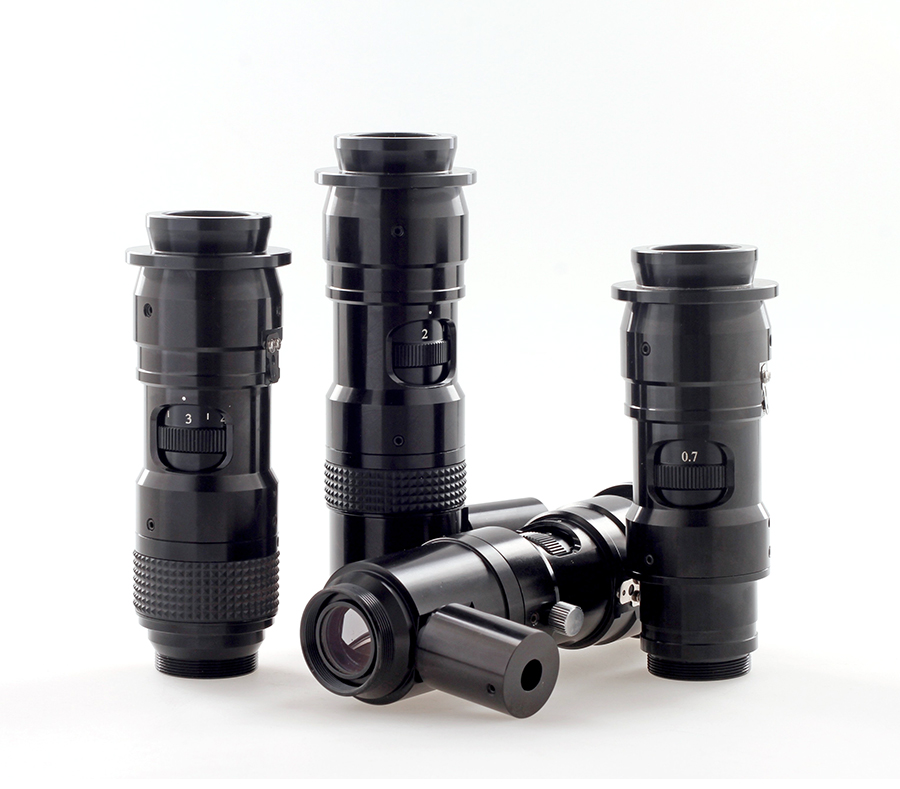

  FZH700  系列連續變倍鏡頭采用無窮遠光學系統，整個視場均可獲得出色的像質。

  系統幾乎消除了色像差和失真， 圖像亮麗清晰， 具有高對比度， 高分辨率的特點。
  采用“積木式” 設計， 使得系統可任意改變配置，獲得所需的觀察效果，還可以連接標準螺紋無窮遠金相物鏡
  廣泛運用于工業測量、LCD、LED、 半導體、微電子設備的視頻觀察和檢測。
  1、 高分辨率、高對比度成像；
  2、 倍率準確，分別可 6 種倍率和 9 種倍率定格；
  3、  重復定位精度高；變倍調節可選配限位裝置；
  4、 變倍舒適，變倍過程順暢平穩，中心偏移量極小；
  5、 采用高硬度耐磨材料，使用壽命長；
  6、 通用環形燈接口，可按需要任意配置底光源或環形照明光源
  7、 獨有的 EOC 高亮度、高效能、長壽命照明系統；采用無窮遠平行光入射，實現無陰影同軸落射照明；
  8、 特殊的 LED 光束均勻化處理，可獲得更加亮度均勻的照明效果，圖像對比度極佳；
  9、 多種波長 LED 可供選擇；
  10、特別適合于高反射率表面、深孔等照明


  11、模塊化設計，便于安裝；







• 參數規格：




  型號	FZH700	FZS700	ZFL700
  Zoom Range	01:06.5	01:06.5	01:06.5
  變倍比
  Magnification Range	0.7X—4.5X	0.7X—4.5X	0.7X—4.5X
  倍率范圍
  Resolution	72—260Lp/mm	72—220Lp/mm	72—200Lp/mm
  分辨率
  Numerical Aperture	0.026—0.09	0.026—0.08	0.024—0.072
  數值孔徑
  Depth-of-Field	0.84 —0.10	0.84 —0.12	0.84 —0.16
  景深
  CCD Formats	1	2月3日	1月2日
  最大兼容 CCD
  Working Distance	92	92	92
  工作距離
  1、標準配置：1X 物鏡+變倍主體+1XCCD 接筒；
  2、任意配置：可通過添加或者改變附件配置你想要的觀察效果。

  備注：
  1：視場范圍單位為 mm，分辨率單位為 lp/mm；
  2：視場范圍為對應 2/3"CCD 對應的值；
  3：分辨能力均為對應配置下視場中心對應的分辨率
