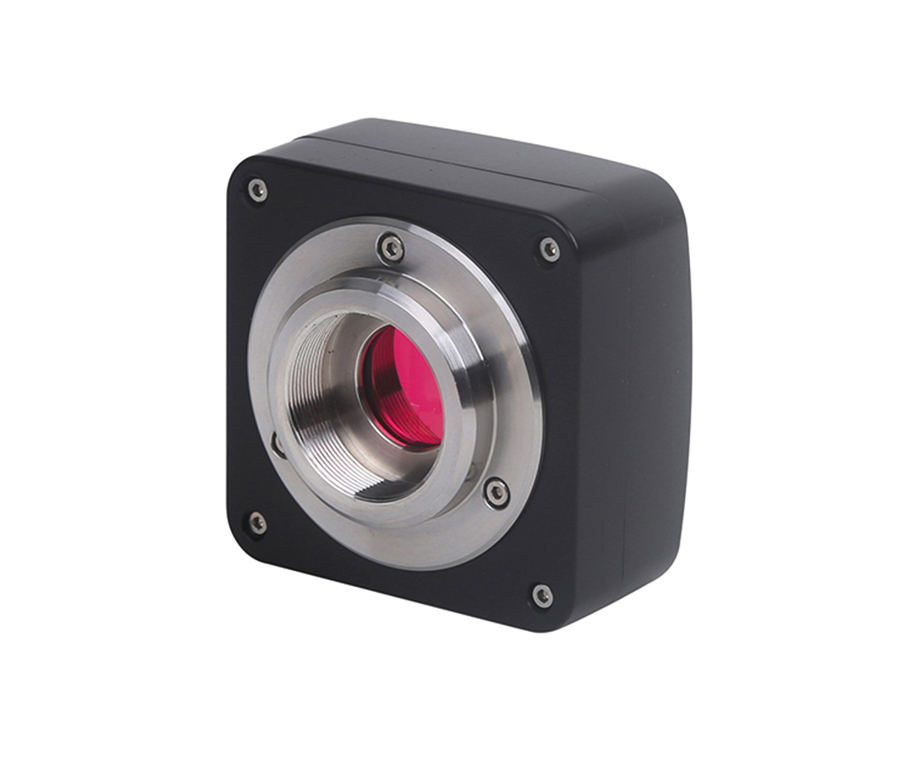

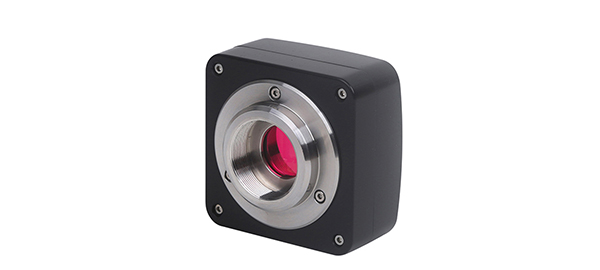

• CMOS 系列 C 接口 USB2.0 CMOS 相機
  APTINA CMOS 傳感器&DSP 芯片
  USB2.0 |高分辨率|完美再現
  Ultra-Fine? 顏色處理引擎












  UCMOS 系列相機的基本特性：


  采用Aptina CMOS傳感器的C接口CMOS相機;
  分辨率橫跨0.35M~14M等多種;
  鋅鋁合金精密壓鑄外殼
  USB2.0接口確保高傳輸速率;
  Ultra-Fine顏色引擎確保顏色精準再現;
  隨相機提供高級視頻與圖像處理應用軟件ToupView;
  提供Windows/Linux/OSX多平臺SDK;
  支持原生C/C++, C#, Directshow, Twain API;
  UCMOS相機系一種超高性能USB2.0與CMOS圖像傳感器相機

  (ultra-high performance USB2.0 CMOScamera)，采用USB2.0作為數據傳輸接口。
  UCMOS速度中等，相機分辨率橫跨35萬~1400萬，另外隨相機提供高級視頻與圖

  像處理應用軟件ToupView; 提供Windows/ Linux/OSX多平臺SDK; 支持原生C/C++,

  C#, Directshow, Twain API; 適合于顯微鏡照片的拍照。
























  Eoc View簡介：


  Eoc View支持所有EOCTek U3CMOS系列的相機;
  5個獨創的側邊欄，界面友好，上手快;
  支持多層式測量，確保測量與圖像獨立性;
  超精細顏色引擎;
  語言支持不受限;
  多種實用處理功能;
  兼容Windows XP, Vista, 2008,
  7/8/10(32/64位)/Mac OSX/Linux
  醫學顯微成像、工業檢測;
  機器視覺與天文觀測;
  UI界面精致直觀
  菜單與工具條設置合理確保快速操作;
  專業集成了5個側邊欄 -- 相機, 文件夾, 撤消/重做, 層, 測量；
  舒適的操作方法(雙擊或右鍵上下文菜單);
  詳盡的幫助手冊;


  Eoc View實用功能之一：圖像測量
  測量菜單主要用于圖像的測量應用中。有了這些菜單項，用戶即可以測量圖像上的各種幾何形狀。

  Eoc View采用圖層技術來實現這種測量，其優點在于不會破壞圖像上的像素點。測量菜單以及其子菜單顯示如下.
  Eoc View實用功能之二：EDF景深擴展
    EDF可以將不同聚焦面的圖像融合成一幅清晰的圖像


  Eoc View實用功能之三：圖像拚接
  數字圖像處理，加上圖像分析軟件，隨著高度敏感和非常精確的成像系統的發展讓我們

  可以很容易獲取圖像中諸如強度，空間和形態大量細節。
  但研究的要求，使得單幅圖像評價不一定能滿足新的要求。這就要求我們通過捕獲多幅

  圖像并拚接成更大幅面的圖像。圖像拚接正是應這一要求而興趣。
   為低成本地獲得大視場圖像，需要使用圖像拼接技術，Eoc View可以對分別捕獲顯微圖像進行拼接，

  自動得到較大視野范圍的高倍超高分辨率圖像。

  算法可對左右位移圖像、上下位移圖像、左右上下同時位移圖像、放大率改變圖像、

  角度變化圖像進行自動無縫拼接，本算法可自動調整圖像間光照條件的改變。

  圖像拼接效果自然，配準準確，速度快，拼接過程自動完成。


  Eoc View實用功能之四：圖像分割與計數
  Eoc View的分割與計數提供了6種圖像分割方法供用戶根據不同的圖像特性調用，

  這6種分割方法是：分水嶺，暗OTSU，亮OTSU，RGB直方圖，HSV直方圖，顏色分塊等。

  用戶可以選擇這6種分割方法中的任意一種方法進行分割，但是在選擇任意一種分割方法以后，其他分割方法會被禁用.
  在分割完成以后，可能存在計數對象的粘連情況，可通過手動分割對粘連對象進行人工分割；
  在確認達到預期的結果以后，可通過選擇計數結果菜單，實現對分割對象進行計數結果統計與分析.










•
  參數規格：




  訂購代碼	傳感器型號/尺寸	像素(μm)	G光靈敏度	FPS/分辨率	合并模式	曝光時間
  			動態范圍
  			信噪比
  UCMOS14000KPA	14M/MT9F002(C)	1.4x1.4	0.724v/lux-sec	1.8@4096x3288	1x1,2x2,4x4	0.4ms~2000ms
  TP614000A	1/2.3"(6.451x4.603)		65.3dB	10@2048x1644
  			35.5dB	27@1024x822
  UCMOS10000KPA	10M/MT9J003(C)	1.67x1.67	0.31v/lux-sec	1.9@3584x2748	1x1,2x2,4x4	0.4ms~2000ms
  TP610000A	1/2.3"(6.44x4.616)		65.2dB	8@1792x1374
  			34dB	27@896x684
  UCMOS09000KPB	9.0M/Special(C)	1.67x1.67	0.31v/lux-sec	11.9@3488x2616	1x1,2x2,4x4	0.4ms~2000ms
  TP609000B	1/2.4"(5.825x4.369)		65.2dB	8@1744x1308
  			34dB	27@872x654
  UCMOS08000KPB	14M/Special(C)	1.67x1.67	0.31v/lux-sec	1.9@3264x2448	1x1,2x2,4x4	0.4ms~2000ms
  TP608000B	1/2.5"(5.451x4.088)		65.2dB	8@1600x1200
  			34dB	27@800x600
  UCMOS05100KPA	5.1M/MT9P001(C)	2.2x2.2	0.53 V/lux-sec	5@2592x1944	1x1,2x2,4x4	0.294ms~2000ms
  TP605100A	1/2.5"(5.7x4.28)		66.5dB	18@1280x960
  			40.5dB	60@640x480
  UCMOS03100KPA	3.1M/MT9T001(C)	3.2x3.2	1.0 V/lux-sec	8@2048x1536	1x1,2x2,3x3	0.244ms~2000ms
  TP603100A	1/2"(6.55x4.92)		61dB	22@1024x768
  			43dB	43@680x510
  UCMOS02000KPB	2.0M/Special(C)	3.2x3.2	1.0 V/lux-sec	16@1600x1200	1x1,2x2	0.244ms~2000ms
  TP602000B	1/2.6"(5.12x3.84)		61dB	50@800x600
  			43dB
  UCMOS01300KPA	1.3M/MT9M111(C)	3.6x3.6	1.0 V/lux-sec	15@1280x1024	1x1,2x2,4x4	0.14ms~2000ms
  TP601300A	1/3"(4.60x3.7)		71dB	26@640x512
  			44dB	50@320x256
  UCMOS01300KMA	1.3M/MT9M001(C)	5.2x5.2	2.1 V/lux-sec	20@1280x1024	1x1	0.14ms~500ms
  TM601300A	1/2"(6.66x5.32)		68.2dB
  			45dB
  UCMOS00350KPA	0.35M/MT9V011(C)	5.6x5.6	1.9V/lux-sec	30@640x480	1x1,2x2	0.111ms~192.6ms
  TP600350A	1/4"(3.58x2.69)		60dB	80@320x240
  			45dB
