  顯微鏡簡介：

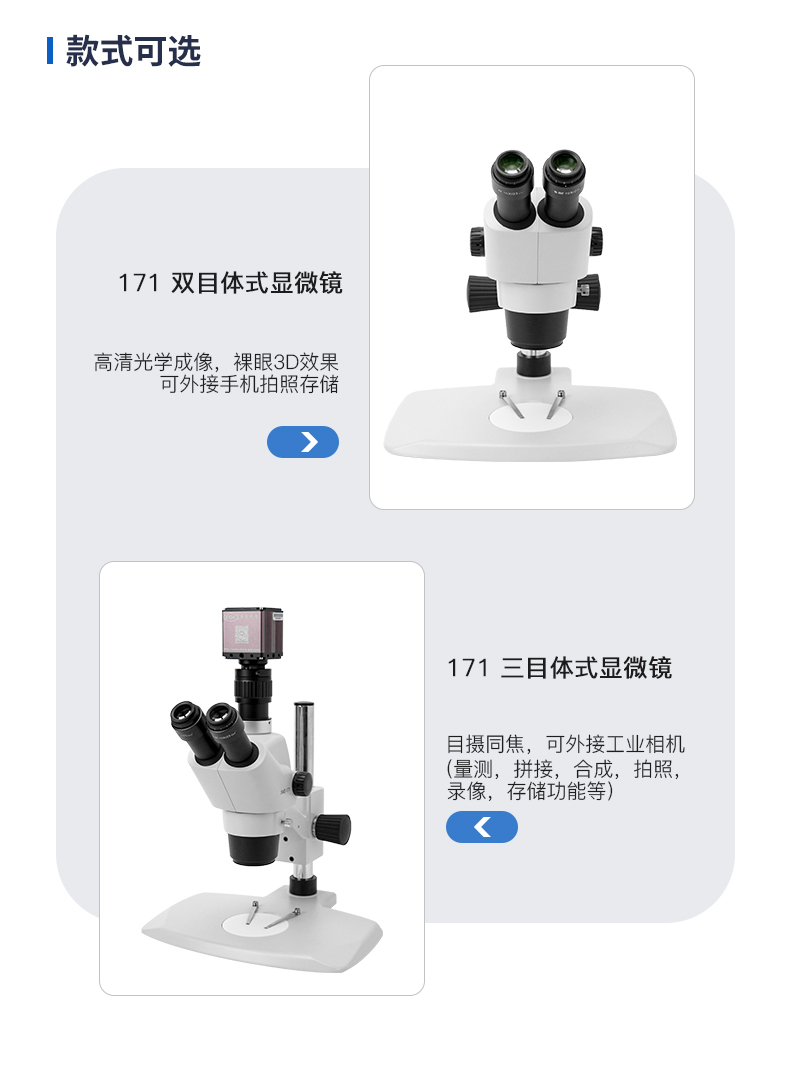

  SMZ-171體視三目顯微鏡，ZOOM 1:6.7 奉獻優異的性能價格比，放大圖像立體感強，分辨率高，

  像面平整專為工業應用設計，超長工作距離、超大景深、防靜電(ESD)，擁有完備的附件功能，

  是您最理想的工具。




  廣泛應用于手機維修、珠寶鑒定、微觀雕刻、電子元器件外觀檢測、SMT外觀檢測、半導體芯片

  觀察、五金材料觀察、產品維修和線路焊接等行業領域。
















  功能應用：

  根據產線的需求，在普通顯微鏡的基礎上進行全面的改進，采用實驗室顯微鏡配置的高清鍍膜鏡片，

  提高分辨率的圖像，像面平坦舒適；

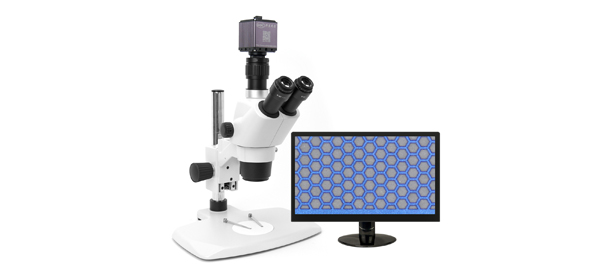

  連接EOC高清工業相機，可大屏實時成像，可多人同時觀看，并可緩解視覺疲勞。

  .












  顯微鏡特點：

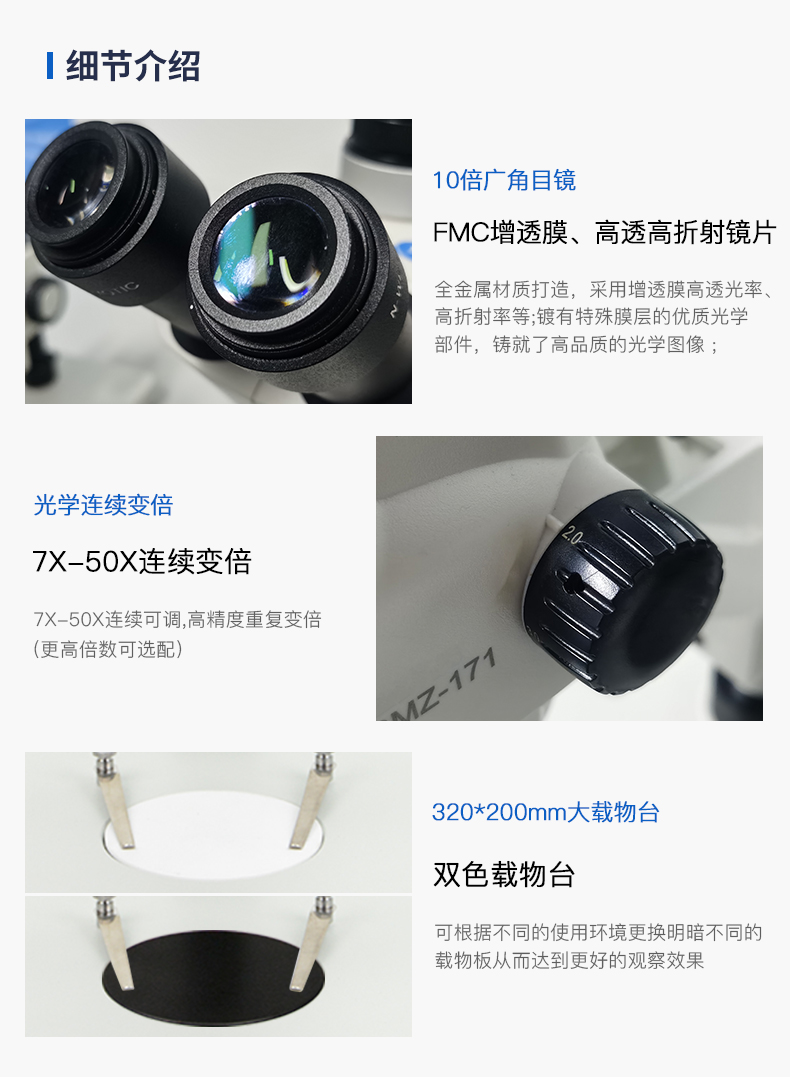

  眼罩:方便觀察的護眼罩一對
  廣角ESD目鏡:高眼點超廣角
  視度可調，調節范圍：±5屈光度 WF10X/23
  防靜電:(ESD)
  目鏡:
  10X/23(可加分劃板)ESD
  12.5X/18(可加分劃板) ESD(選配)
  15X/16(可加分劃板) ESD(選配)
  20X/13(可加分劃板) ESD(選配)
  分劃板:(選配)
  鏡體:
  放大倍數連續可變，高清晰度、高景深的立體圖像，變倍手輪雙側水平設置，變倍靈活舒適
  變倍定檔輕巧方便，重復精度高
  雙目?jī)A斜45°，瞳距調節范圍：48mm~75mm
  變倍范圍：0.75X ~ 5X
  變倍比：1：6.7
  工作距離：110mm
  附加物鏡:防霉設計(選配)
  0.63X [WD = 142.7 mm]/0.75X [WD = 128.6 mm]/1.5X [WD = 56.3 mm ]/2.0X [WD = 38.6 mm]
  調焦機構：V型導軌與鋼球組合構成調焦機構，保證調焦靈活舒適、穩定可靠
  上光源：3W LED燈，亮度可調，角度可調
  立柱式底座調焦總行程：50mm
  立臂式底座調焦總行程：140mm
  鏡體安裝尺寸：?76mm，物鏡中心自動對準工作臺板中心
  滿足SMZ-171配0.3X、0.5X、0.63X、0.75X、1.5X、2X ESD附加物鏡的需要
  鏡體安裝尺寸：?76mm，鏡架內置可調角度、可調亮度的3W LED落射光源
  立柱安裝尺寸：?32mm，底座內置可調亮度的3W LED透射光源
  可單獨使用或者同時使用落射、透射光源
  有標準底座和防靜電(ESD)兩種底座供選擇
  鏡架內置可調角度、可調亮度的3W LED落射光源
  可單獨使用或者同時使用落射、透射光源
  選用ESD平底座時，可選配冷光源照明器和光纖使用
