光纖陶瓷插芯檢測測量解決方案
光纖陶瓷插芯主要應用于光通信行業，為光電器件的國產化而開發。光纖連接器是把光纖的兩個端面精密地對接起來，使發射光纖輸出的光能量最大限度地耦合到接收光纖中。陶瓷插芯是這種光纖連接器的核心部件，它是一種由納米氧化鋯(ZrO2)材料經一系列配方、加工而成的高精度特種陶瓷元件，其孔徑、真圓度誤差為0．5μm。所制成的連接器是可拆卸、分類的光纖活動連接器，使光通道的連接、轉換調度更加靈活，可供光通系統的調試與維護。
受加工工藝影響，批量研磨出來的陶瓷插芯的套管外圓直徑、內孔直徑相差較大，而且會出現一定的真圓度和同心度，這些參數直接決定了產品質量，因此，對陶瓷插芯的這些參數進行檢測非常必要，深圳華顯光學提供光纖陶瓷插芯檢測測量解決方案

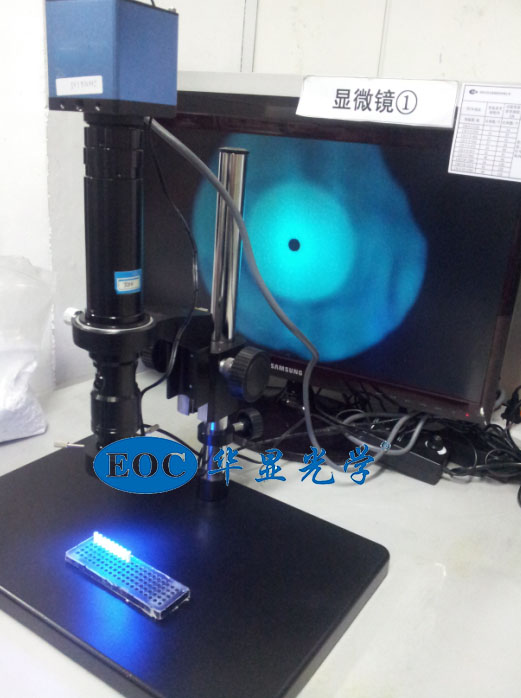

HZ150 系列是一款高倍放大，高清檢測的插芯端面檢測儀，采用1920X1080高清分辨率智能工業相機，具有圖像實時傳輸，可拍照存儲，智能測量等功能。該儀器采用金屬移動工作臺，高精密移動結構，移動精度為0.01mm；通過高清成像，插芯內孔清晰成像，在顯示器上可設置基準線（基準線可移動，調節），操作人員通過顯示器更為直觀的觀察到插芯內孔的圓度以及表面的瑕疵和不良。通過治具擺放批量產品，實時觀察產品工藝，如發現不良，即可通過油性筆對其進行標記。

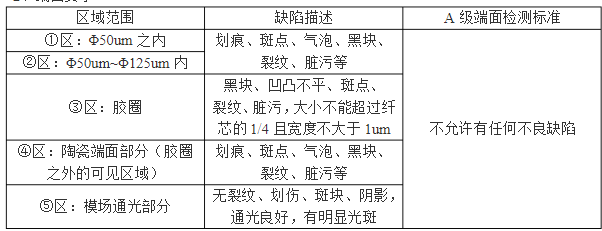

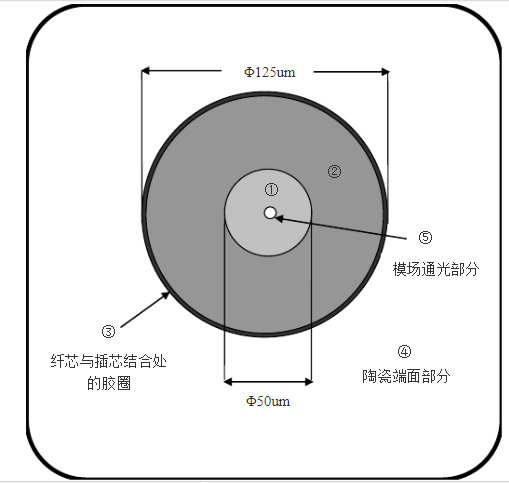

插芯端面檢測標準：

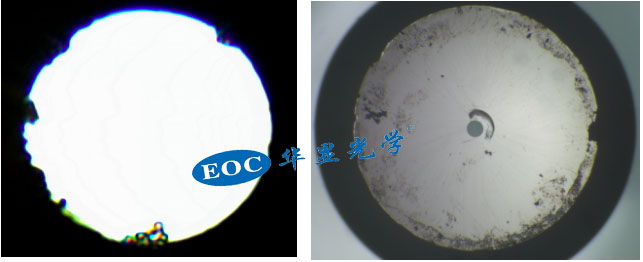

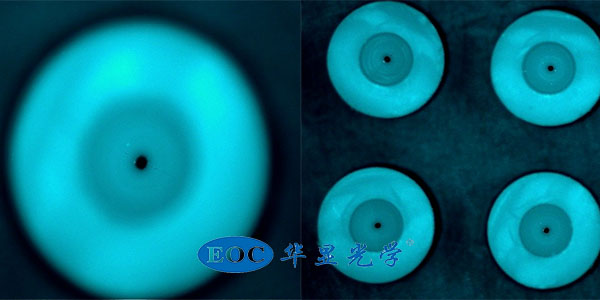

4，插芯效果圖

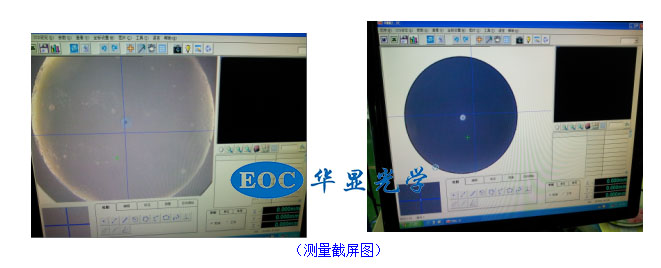

尺寸測量：
高清成像，采用智能相機采集成像
高清度測量，解析精度：±0.0001mm
實現點，面，線，圓，距等測量方式
測量結果可拍照存儲，測量數據統計和表格輸出

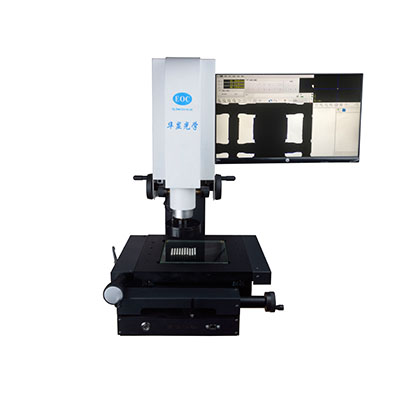

精密移動平臺，行程大小可選配
采用EOC光學系統，光學靈活匹配光

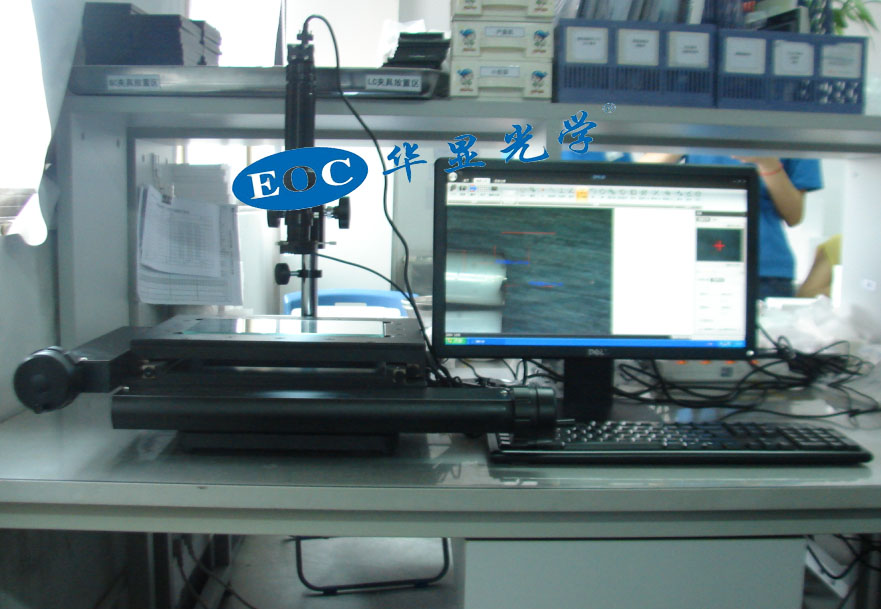

纖連接器主要用于實現光纖與設備、光纖與光纖、光纖與儀表之間快速可靠的通斷連接，是目前光纖線路中大量安裝使用的光無源器件。光纖連接器的核心部件是插芯,它是一種帶有小孔的氧化鋯陶瓷圓柱體”。插芯的精度要求極高.在只有10.5 mm長短、直徑1.25/2.5 mm的陶瓷圓柱體上，開有一個直徑只有0.125 mm的內孔，以便插穿單根光纖;并且內孔孔徑的誤差需要控制在2-5μm范圍內.因而其對華顯光學實驗室光纖陶瓷插芯測量的精度提出了很高的要求。
任意抽取一個陶瓷插芯，對它的內徑參數進行10次重復測量，測量結果測量重復精度(相對精度):直徑優于0.25 μm,真圓度優于0.25 μm。批量測量結果表明對直徑和真圓度測量精度均優于0.3 μm。
插芯毛胚外觀檢測
華顯光學E-6010 高清外觀檢測儀采用無窮遠光學系統，廣泛運用于半導體，光電制造，微電子，五金塑膠等領域。該系列配有高景深、高物距主鏡頭，高清工業相機，連接顯示器成像，令光學檢測更為簡單，更為清晰。

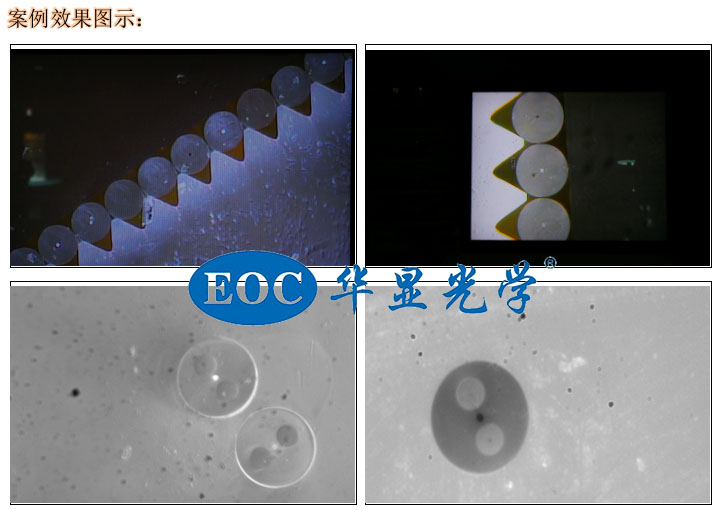

E-6010系列，從15X至1500X，滿足了對表面缺陷檢測，工藝分析等檢測方式在倍率選擇上更為靈活；采用百萬像素工業相機，無需連接PC主機，即可獲得高清圖像實時觀察，并可選擇拍照存儲，測量功能，極大的提高了操作人員的檢測速度插芯毛胚裂縫檢測，通過E6010觀察檢測儀的成像極大的提高了操作人員的檢測速度以及檢測的準確性。
小裂縫，提高檢測速度和準確率
