PCBA檢測解決方案_光學鏡頭
檢測要求：

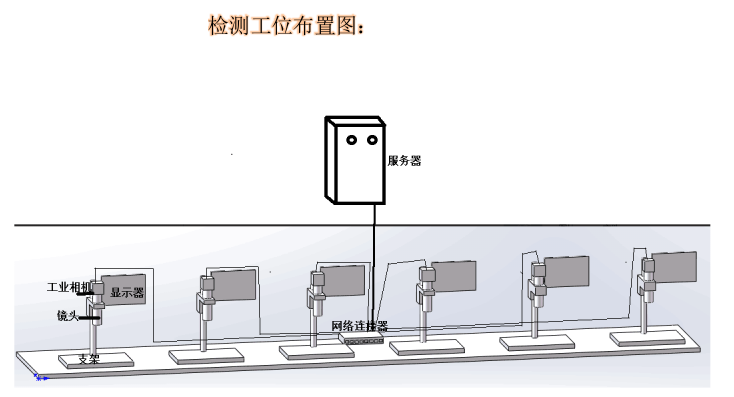

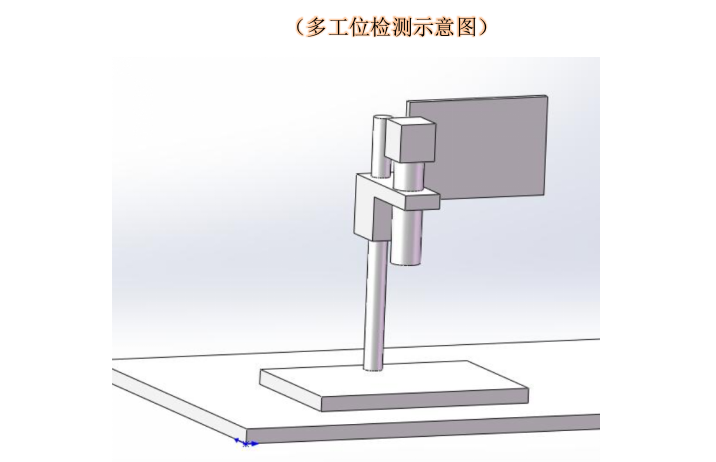

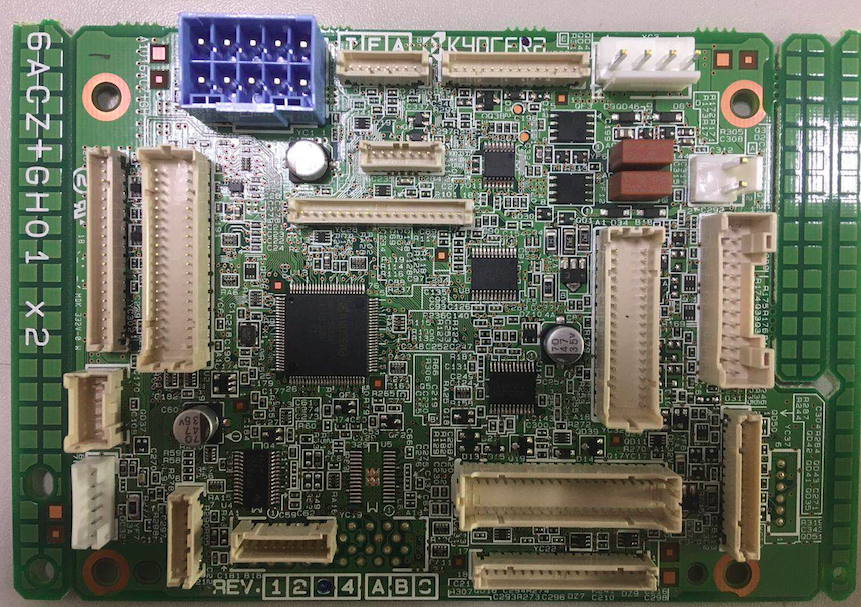

通過智能工業相機。對PCBA產品進行元器件有無，正反，進行定向識別檢測；多工位實時檢測，檢測結果通過數據互聯上傳至系統管理軟件。

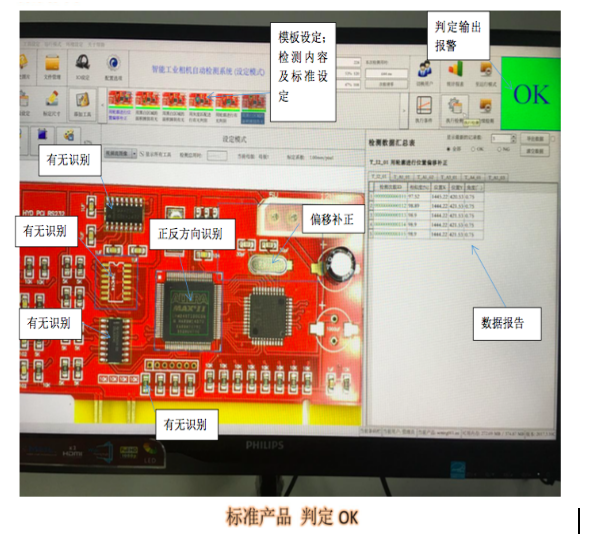

軟件界面：
輸出信號設置：
I/O三進三出
NG/OK (輸出報警信號)、
智能相機采用嵌入式開發，集圖像判斷模版與相機成像位一體，廣泛運用于自動化檢測領域。
該產品具備：定位功能，圖像提取處理，涵蓋：顏色，尺寸，排序等功能。該系統采用模塊設計，熟悉電腦操
作人員即可使用。采用嵌入式相機，直接與lcd/plc即時通信，可通過網絡接口，對數據進行實時交互。
|
|
1 X |
|
光學鏡頭 |
FA工業鏡頭 |
|
顯示器 |
21.5" |
|
工作距離 |
150-450mm |
|
像素 |
2 0 0 萬 像 素 |
|
分辨率(幀率) |
1 9 2 0 X 1 0 8 0 ( 6 0/fps) |
|
軟件 |
有無識別／顏色排序／尺寸量測／定位標定／斑點面積／ |
|
輸出方式 |
I/O信號 |
|
圖像色彩 |
彩色 |
|
圖像存儲 |
支持 |
|
光源系統 |
環形照明（可調led光源） |
|
支架底座 |
定制改裝 |
