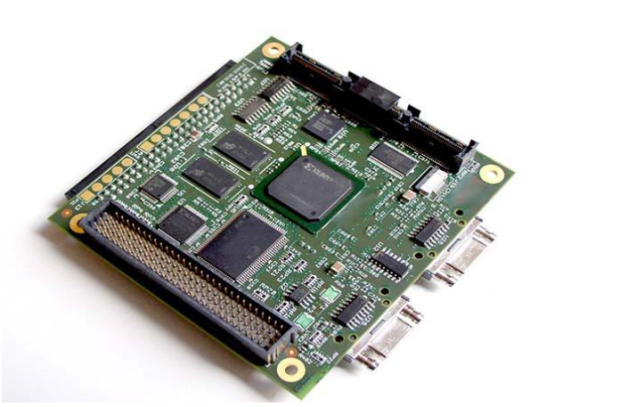

檢測要求：

SMT焊接情況研判、元器件表明貼裝工藝分析、虛焊檢測；

難度分析：

采用目視顯微鏡，放大鏡方式進行觀察檢測。操作人員存在視力疲勞以及品質分析無法形成圖片格式。若通過傳統視頻顯微鏡，只能通過平面觀察，由于景深較小，部分角度無法清楚的觀察到，容易導致漏檢等情況的發生；

解決方案：

通過3D光學顯微鏡，三維旋轉鏡頭，輔以CCD攝像機觀看大動態即時三維圖像，具有大視場、大景深、高清晰度的特點，無需工件傾斜可以清晰的對每個IC原件的焊腳進行判斷分析，特別對于虛焊觀察有著明顯的幫助，鏡頭旋轉速度、方向、光源可以自行調節。

ES三維檢測高清顯微鏡，采用高級光學系統，具有低畸變、高分辨率、大景深，視場寬大且平坦、齊焦性好等特點，設計新穎，操作簡便。

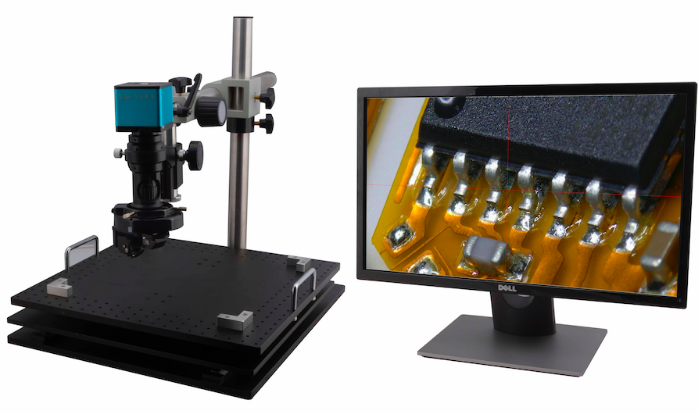

實物產品圖：（移動平臺選裝）

案例效果圖示：

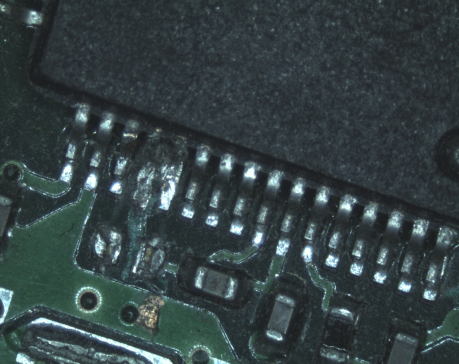

二維成像觀察放大下，虛焊的狀況表現。

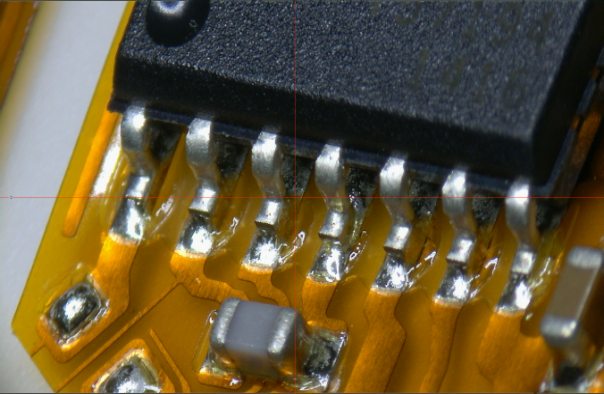

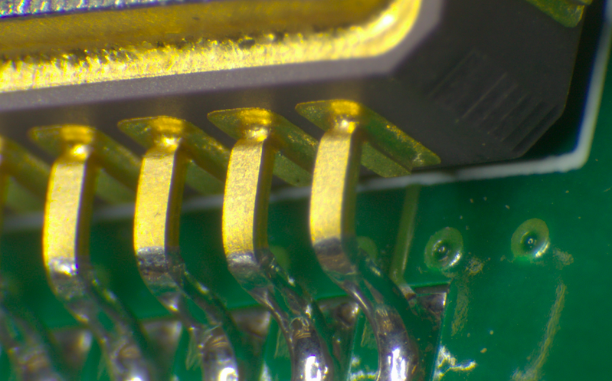

三維光學顯微鏡觀察放大下，虛焊狀況一目了然

產品技術規格

視場范圍寬大

低畸變、高分辨率

高景深（≥6mm）

高清500萬HDMI信號輸入，實時觀察可達1920*1080P

EOC光學系統

通過測量系統的手動調焦穩定裝置，標注有倍數刻度，預先設置了0.3X, 0.5X,1X, 1.5X, 2.2X。

可提供相匹配物鏡的不同倍數、視場和景深

ES系列高清顯微鏡系統，是華顯光學公司專利產品；結合SMT實際生產運用，集成塊引腳虛焊，錫珠殘留，空焊現象進行實時360度旋轉觀察放大；極大的提高了產品檢測效率和準確性。

產品結合用戶實際場景，可定制移動平臺或支架結構。目前廣泛運用于：

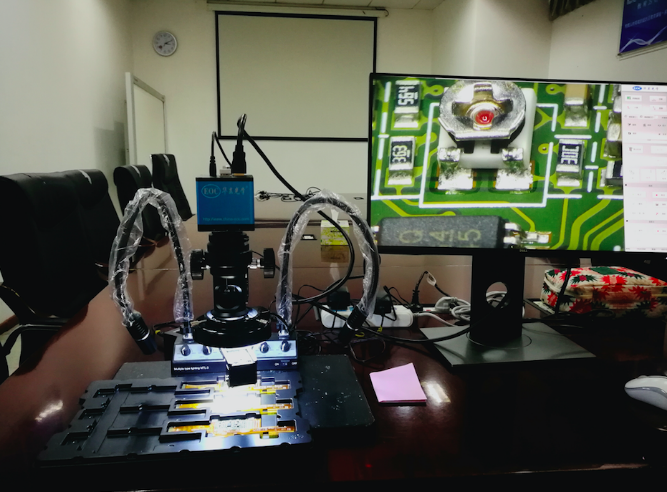

1:貼片產線（如下圖）

結合產線導軌尺寸進行定制。

2:離線桌面型



離線標準式工作臺面。用于小尺寸產品實時檢測。

3帶移動工作臺面（ESD防靜電）



對比項	ES三維顯微鏡	普通顯微鏡
對比項	三維顯微鏡	普通顯微鏡
成像	二維/三維同時成像	二維成像
清晰度	高清500萬像素	標清200萬像素
放大倍數	15-180	30-90
工作距離	90	90
觀察方式	可隨意切換二維三維系統，360度側面成像觀察	平面成像
倍數調節	高倍到低倍齊焦	不同倍數需要調節調焦手輪
光源	四驅光源，結合焊錫反光表面特征，進行不同角度照射	環形光源，無角度

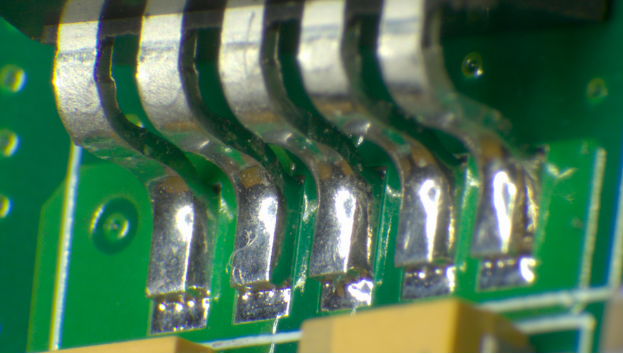

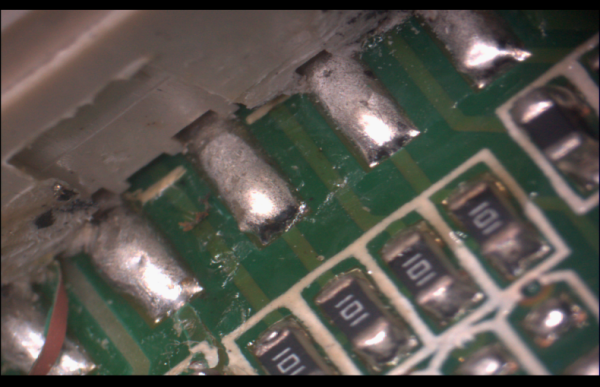

集成引腳觀察效果對比
清晰度	畫面無失真，實時成像	延時成像，畫面顏色偏色
顯示器	21.5寸高清LCD成像，IPS高亮	19寸顯示器
操作強度	成像清晰，員工視力疲勞降低	常規顯示器成像會比較困乏
