PCBA外觀檢測_焊接異常檢測

           由于目前SMT技術的不斷成熟，PCBA組裝加工過程中的組件變得越來越小，使PCBA具有更強大的功能。同時，也為測試和檢驗帶來了巨大得挑戰。測試是確保將高質量PCBA產品交付給客戶至關重要的步驟，檢驗和測試可以減輕加工風險。以下就是PCBA焊接異常檢測基本要求點.

高清視頻顯微鏡

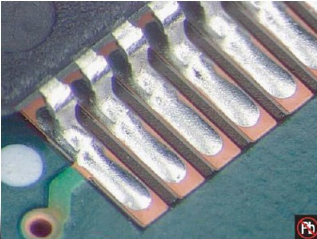

    可接受-1，2，3級.金屬基材暴露于:-導體的垂直面 。
-元器件引線或?qū)Ь€的剪切端。

-覆蓋連接盤的有機可焊性保護膜
 不要求焊料填充的區域露出表面涂層

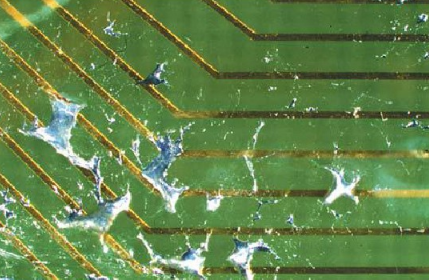

劃傷或其它情況導致的金屬基材暴露

未超出印制導體最小寬度的減少大于20%。
焊盤的長度或?qū)挾鹊臏p少大于20%。

焊接異常檢測-針孔、吹空

可接受- 1級

有吹孔、針孔、空洞等.只要焊接連接滿足所有其他要求。

.針孔、吹孔、空洞等使焊接連接降低至最低要求以下(未圖示)。

缺陷- 1，2，3級

錫膏再流冷汗

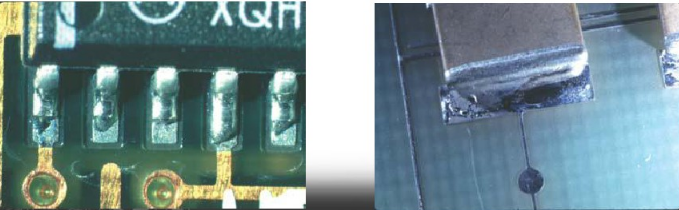

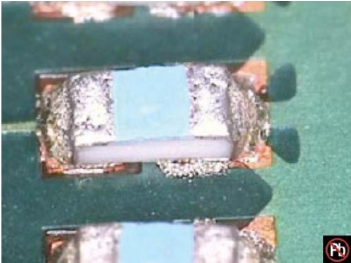

焊接異常檢測-不潤濕

缺陷-1.2，3級

。焊料覆蓋率未滿足具體類型端子的要求

.包封在敷形涂敷層下，焊接于金屬表面.埋入阻焊膜或元器件下)。

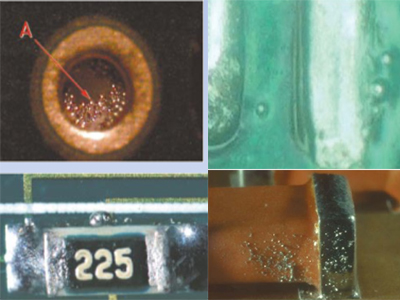

.錫球不違反最小電氣間隙。
缺陷-1，2.3級
。錫球未被裹挾、包封、連接或正常工作環境會引起錫球移動。

如損傷氣密性元器件的密封罩。
.違反最小電氣間隙
注:裹挾/包封/連接意指產品的正常工作環境不會引起焊料移動。

焊接異常檢測-焊料受擾

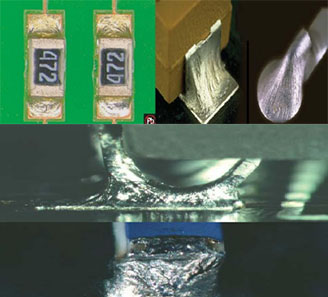

可接受-1，2，3級
無鉛和錫鉛焊接連接呈現:-冷卻紋-_次再流
缺陷-1，2，3級
焊點冷卻期間因移動而形成的特征為表面不平坦的受擾焊點。

缺陷-1，2，3級

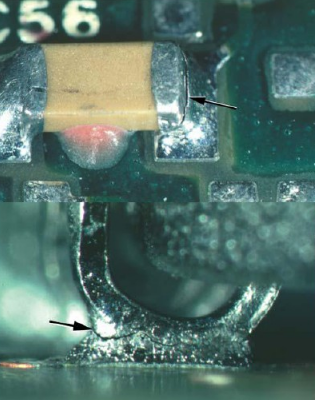

焊料破裂或有裂紋

焊接異常檢測-錫尖

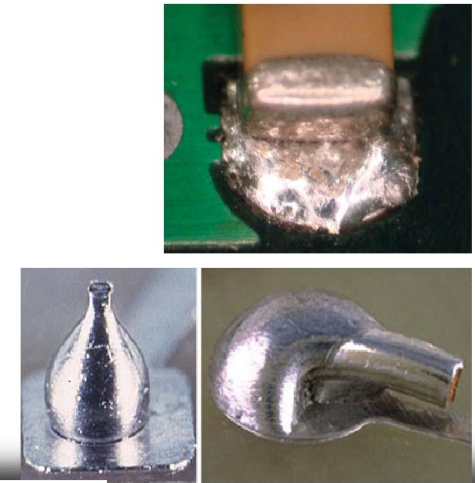

缺陷-1，2，3級

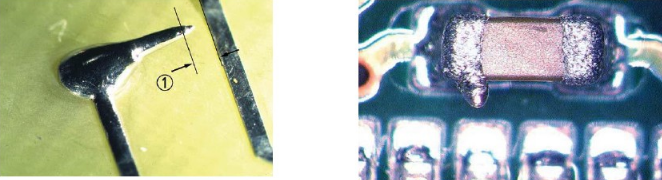

錫尖，違反組件最大高度要求或引線伸出要求。
錫尖。違反最小電氣間隙。

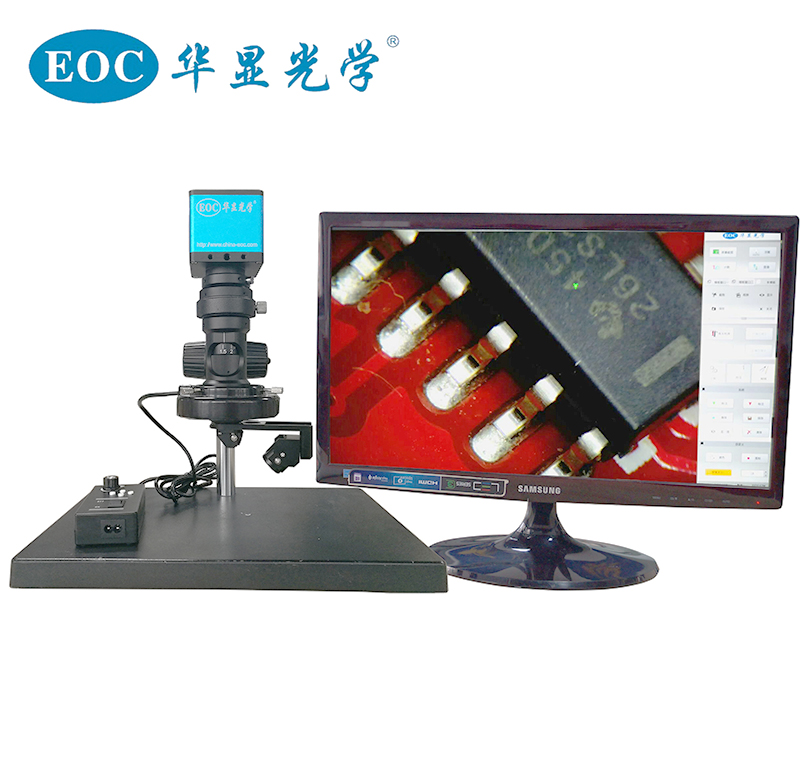

                       深圳華顯光學提供PCBA外觀檢測_焊接異常檢測，華顯光學高清視頻顯微鏡廣泛運用于工業生產觀察領域。

           視頻顯微鏡高清成像能有效的降低操作人員的視力疲勞， 極大減緩視力的觀察強度，能極大的提高檢測人員產品檢測的準確率和檢測效率。
