線路板焊錫工藝檢測

　　電路板孔可焊性不好，將會產生虛焊缺陷，影響電路中元件的參數，導致多層板元器件和內層線導通不穩定，引起整個電路功能失效。所謂可焊性

深圳華顯光學采用大視野顯微鏡，采用200W高清相機觀察檢測線路板（S：110x50）焊錫工藝檢測

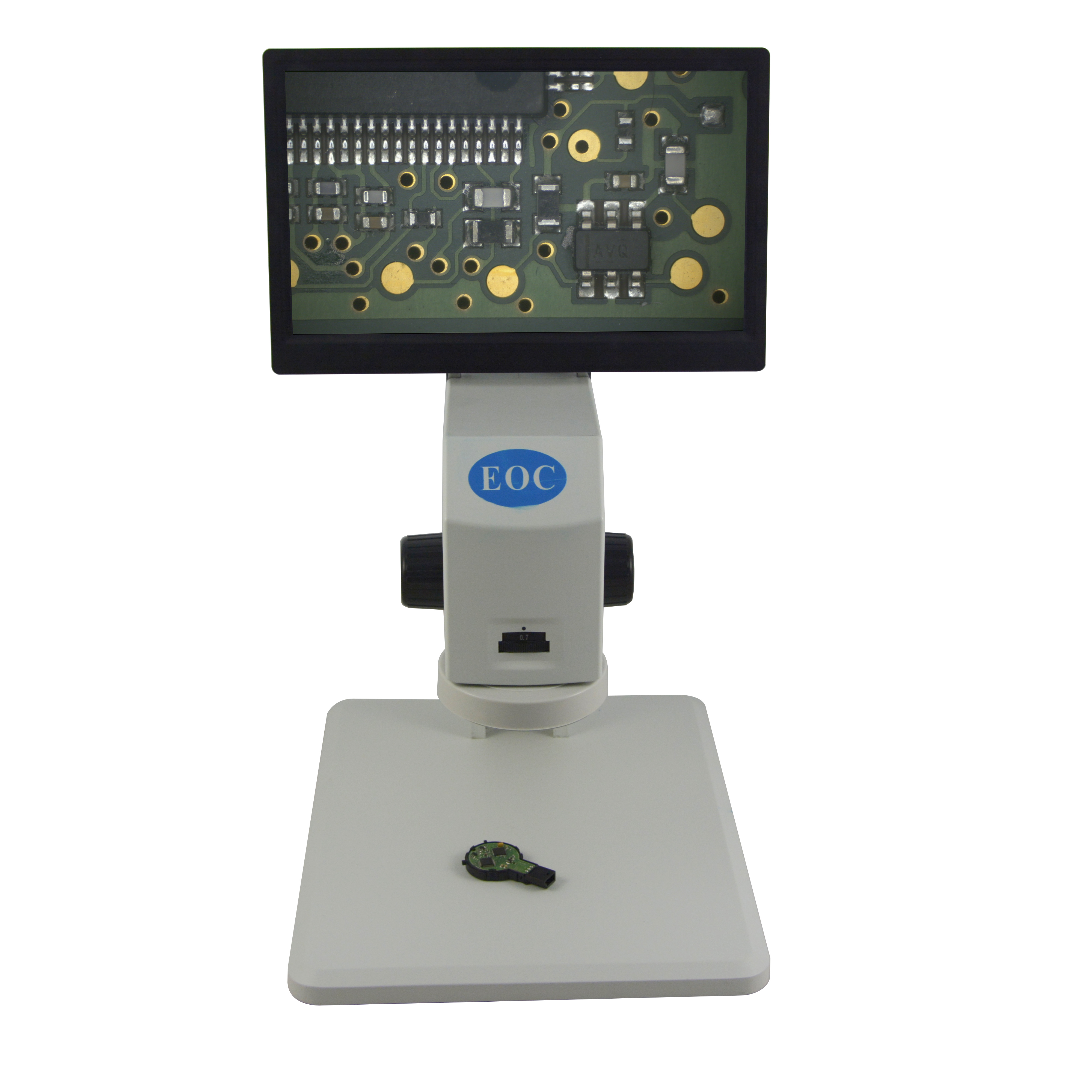

高清視頻顯微鏡

c60集成視頻顯微鏡一體機系列，視頻高清成像能有效的降低操作人員的視力疲勞，極大減緩視力的觀察強度，能極大的提高檢測人員產品檢測的準確率和檢測效率。且操作界面采用人性化菜單設置，操作簡便易學。該系列相機是一款物美價廉的產品，實現產品高清成像，幀率60fps，可對產品工藝檢測進行快速判斷，以及質量把關等都有很大的幫助，配置11.6寸顯示屏，減少占用工位，輕巧便攜；C-60集成視頻顯微鏡廣泛應用于量螺紋的節距、外徑、牙角、尺形及切削刀具等工件尺寸或外形輪廓進行顯微放大測量，檢測工件的表面狀況，測量角度、長度等。另外還可作為觀察、USB拍照存儲及測量顯微鏡，用相對測量法檢查工件表面粗糙等非接觸測量為目的的各種精密機械。是機械、電子、儀表、鐘表、輕工、塑料行業，院校、研究所和計量檢定部門的計量室、實驗室以及生產車間不可缺少的計量檢測設備之一。

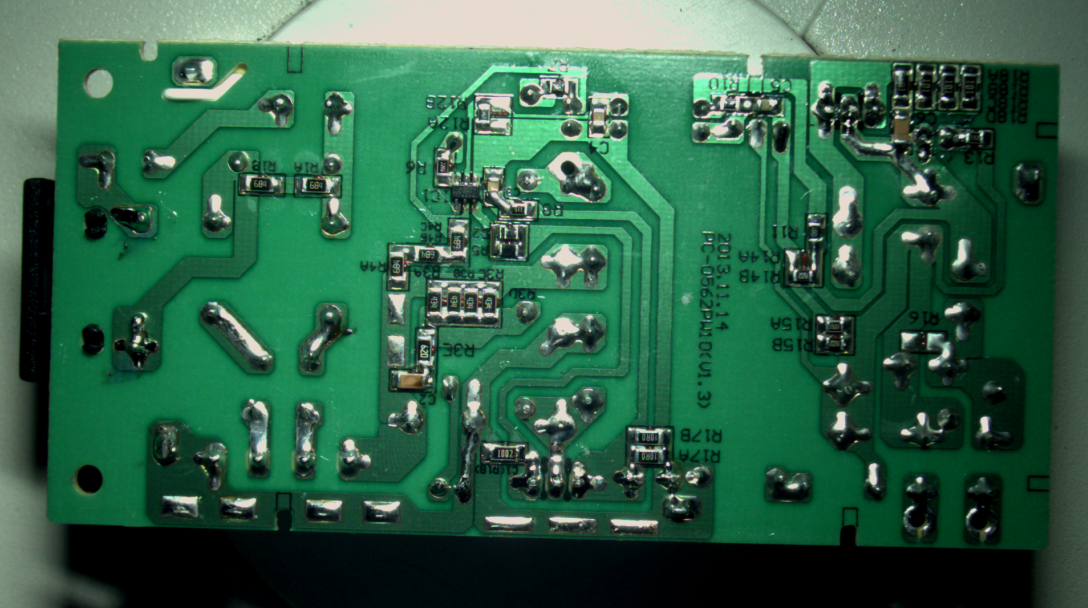

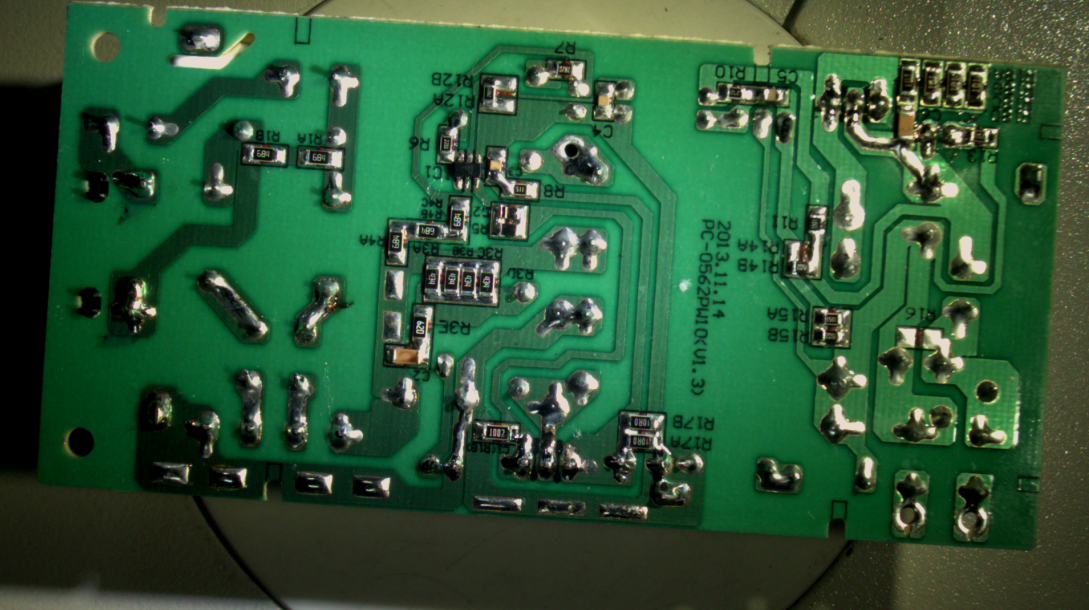

案例效果圖：

       所謂可焊性就是金屬表面被熔融焊料潤濕的性質，即焊料所在金屬表面形成一層相對均勻的連續的光滑的附著薄膜。影響印刷電路板可焊性的因素主要有：(1)焊料的成份和被焊料的性質。焊料是焊接化學處理過程中重要的組成部分，它由含有助焊劑的化學材料組成，常用的低熔點共熔金屬為Sn-Pb或Sn-Pb-Ag。其中雜質含量要有一定的分比控制，以防雜質產生的氧化物被助焊劑溶解。焊劑的功能是通過傳遞熱量，去除銹蝕來幫助焊料潤濕被焊板電路表面檢測。一般采用白松香和異丙醇溶劑。(2)焊接溫度和金屬板表面清潔程度也會影響可焊性。溫度過高，則焊料擴散速度加快，此時具有很高的活性，會使電路板和焊料溶融表面迅速氧化，產生焊接缺陷，電路板表面受污染也會影響可焊性從而產生缺陷，這些缺陷包括錫珠、錫球、開路、光澤度不好等。
