LED顯示屏組裝光學檢測解決方案

                                                                技術人員：陳強

                                                                        實驗日期：2017/9/20

                                               聯系方式：0755-81753034

     檢測要求：

       通過高清CCD圖像成像對位，led顯示屏組裝實現精準拼裝。

     主要配置：

      1. 無窮遠光學系統，高景深定倍鏡頭

      2. 高清HDMI 200萬像素?cái)?shù)碼成像系統，同屏顯示系統（可拍照保存）

      3. 高亮度可調節LED光源

      4. 調節支架平臺（非標）

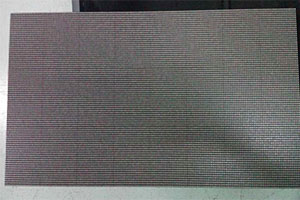

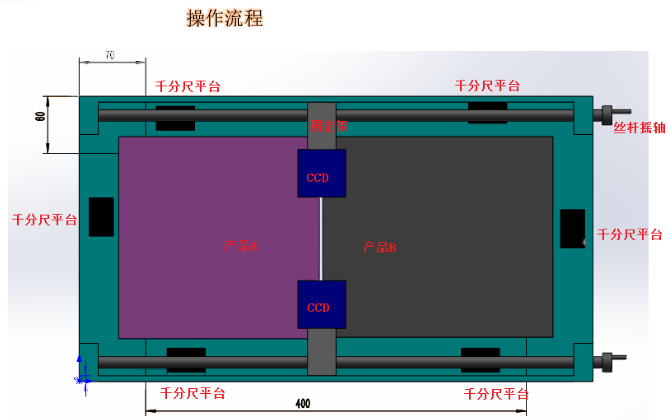

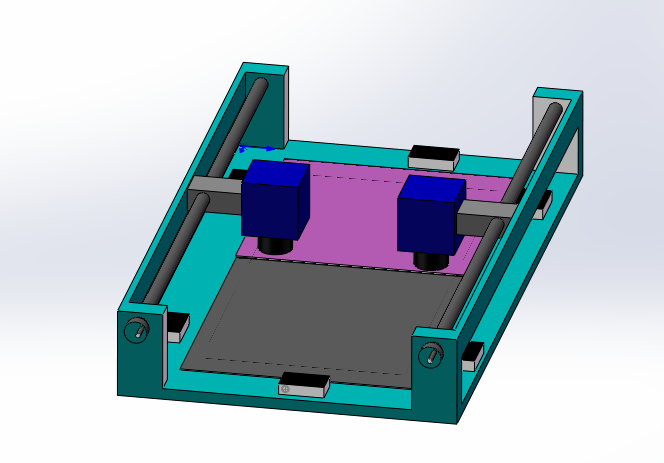

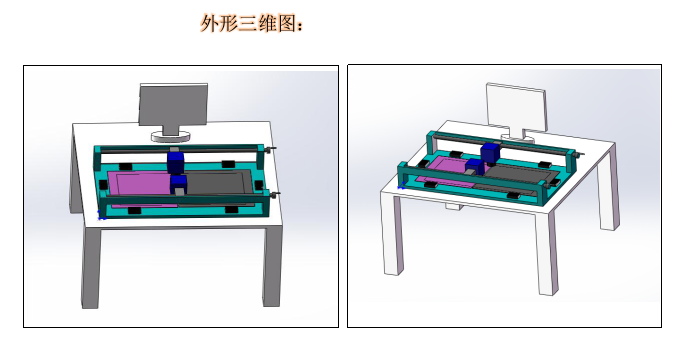

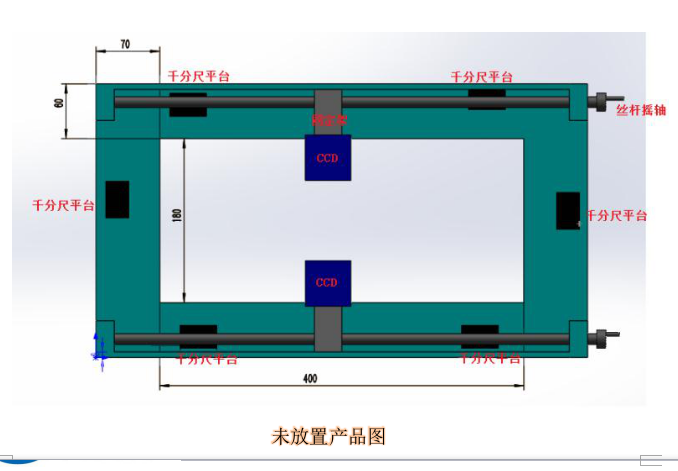

   如上圖所示：

        將產品放置在左側對位系統位置，通過CCD成像，在顯示器畫面產生基準線作為對位參考；

        調整左側三個千分尺平臺進行校正（移動精度：0.001mm）；

        將左側產品校對完成后，右側產品貼合，同時通過CCD成像，屏幕基準線參考，

        右側也有三個千分尺平臺（移動精度0.001mm）；

        最后通過顯示器雙畫面，對兩塊產品核進行實時拼接,機架背后可通過緊固螺絲。

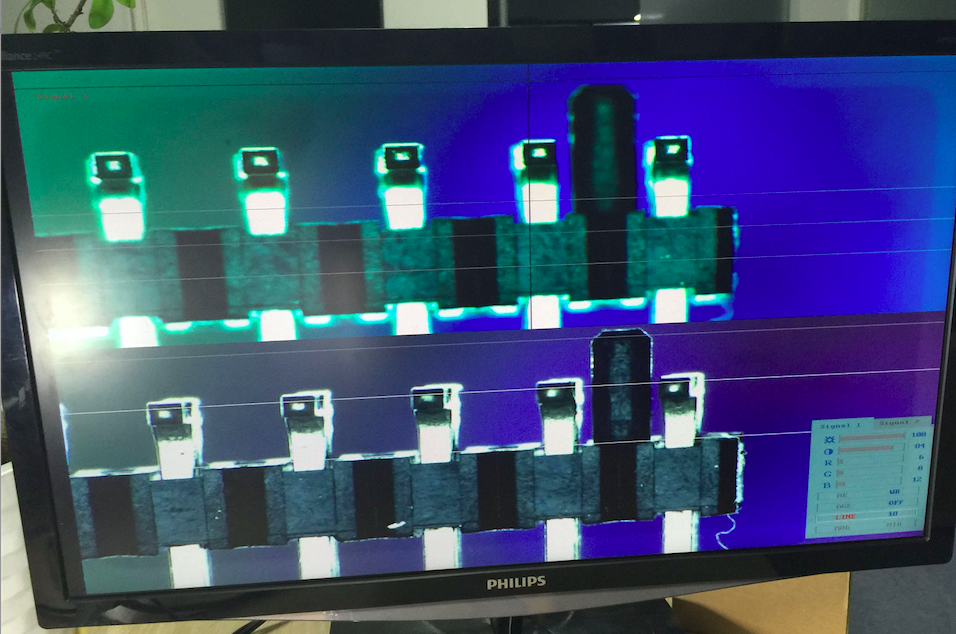

  顯示畫面示意：

         產品技術規格：
