COB自動位移顯微鏡實際運用之觀察效果

 新聞&展會    |      2019-06-04

今天，華顯光學的小編來給大家介紹COB自動位移顯微鏡的實際運用，本次是來檢測LED-COB產品的。

LED-COB產品，在前段AOI進?行行?自動識別后，記錄不不良坐標；并將不不良坐標信息通過系統內?網上傳。?生產過程中，需要對其進?行行復檢；因COB產品細?小， 表?面，出現不不良現象需要進?一步分析和修復；傳統顯微鏡在操作時候，操作

?人員未能知道故障點位置，需要來回尋找。為此花費?大量量檢測時間，容易易造成漏漏檢現象。

1、檢測需求介紹及描述

LED-COB

具體圖片如下圖所示：

自動位移顯微鏡

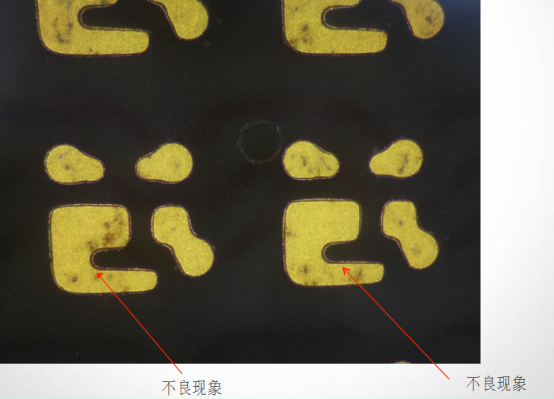

產品檢測放大效果圖：

自動位移顯微鏡

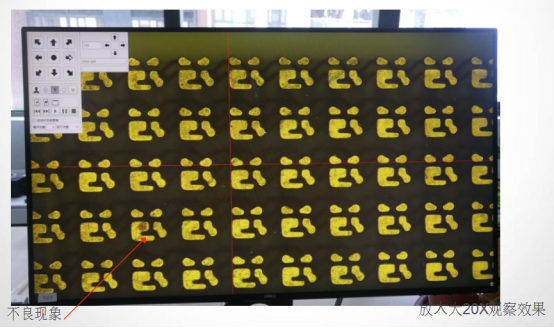

產品檢測放大效果圖：

自動位移顯微鏡

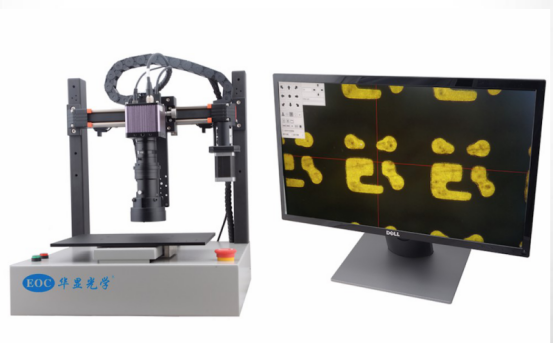

2：檢測設備外形圖

自動位移顯微鏡

2：設備與系統鏈接示意圖

自動位移顯微鏡

MES是指系統。檢測設備通過?網?口通訊，?用戶開放并指定訪問路路線到達系統。

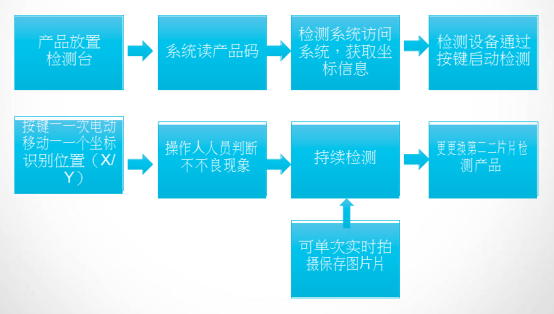

2、檢測流程

自動位移顯微鏡

注：因客戶提供樣品不不是完整品，所以僅抽取部分區域進?行行測試

3、檢測設備主要參數

*高清智能工業相機，1920X1080分辨率；60/fps實時畫面

*智能控制系統，實現可矩陣編程，任意編程移動方式

*實現與系統互聯，讀取產品碼；獲取不良故障坐標點

*移動速度可任意設置

*EOC高清鏡頭，變倍范圍：15X-90X

*采用漫反射光源，成像無反光；邊緣更為細膩，清晰

*移動行程：300mmX280mmX80mm

注：產品移動?行行程可定制
