光伏板組件是一種暴露在陽光下便會產生直流電的發電裝置，由幾乎全部以半導體物料（例如硅）制成的薄身固體光伏電池組成。由于沒有活動的部分，故可以長時間操作而不會導致任何損耗。簡單的光伏電池可為手表及計算機提供能源，較復雜的光伏系統可為房屋提供照明，并為電網供電。光伏板組件可以制成不同形狀，而組件又可連接，以產生更多電力。天臺及建筑物表面均會使用光伏板組件，甚至被用作窗戶、天窗或遮蔽裝置的一部分，這些光伏設施通常被稱為附設于建筑物的光伏系統。

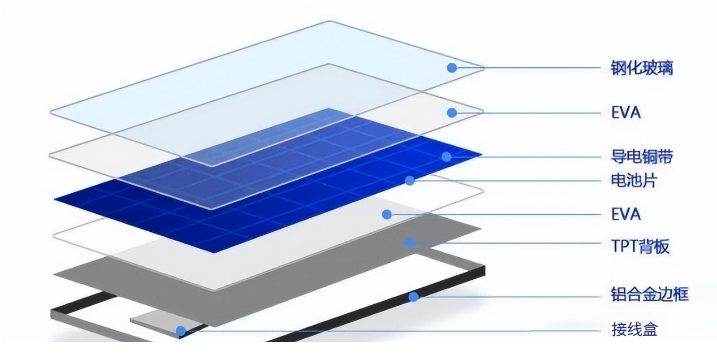

光伏組件的構成：

1、鋼化玻璃∶起支撐作用，為電池組件提供足夠的機械強度。

2、EVA∶EVA膠膜用于電池組件的封裝。
3、導電銅帶：由無氧銅剪切拉直而成，所有外表面都有熱鍍涂層。
4、電池片。電池組件的核心部分，經過摻雜、擴散，燒制而成的半導體電池片。
5、TPT背板∶多層高分子薄膜經碾壓黏合起來的復合膜，對電池片起保護和支撐作用，具有可靠的絕緣性、阻水性和耐老化性。
6、鋁合金邊框∶太陽能邊框采用鋁合金材質，它的強度、耐腐蝕性都非常好。可以起到支撐和保護整個電池板的作用。
7、接線盒∶將產生電能輸出至用電器或其他設備。

 * 樣 品

光伏板

 * 機型介紹

隨著全球能源需求的不斷增加，太陽能光伏產業的重要性將會越來越大。光伏組件的質量要求也越來越高，為了判斷是否符合產業質量標準，就需要對其進行精密檢測。E系列超景深顯微鏡可以測量光伏板在激光打槽后的寬度深度，精準管控尺寸，并根據測量實時生成數據和圖像。

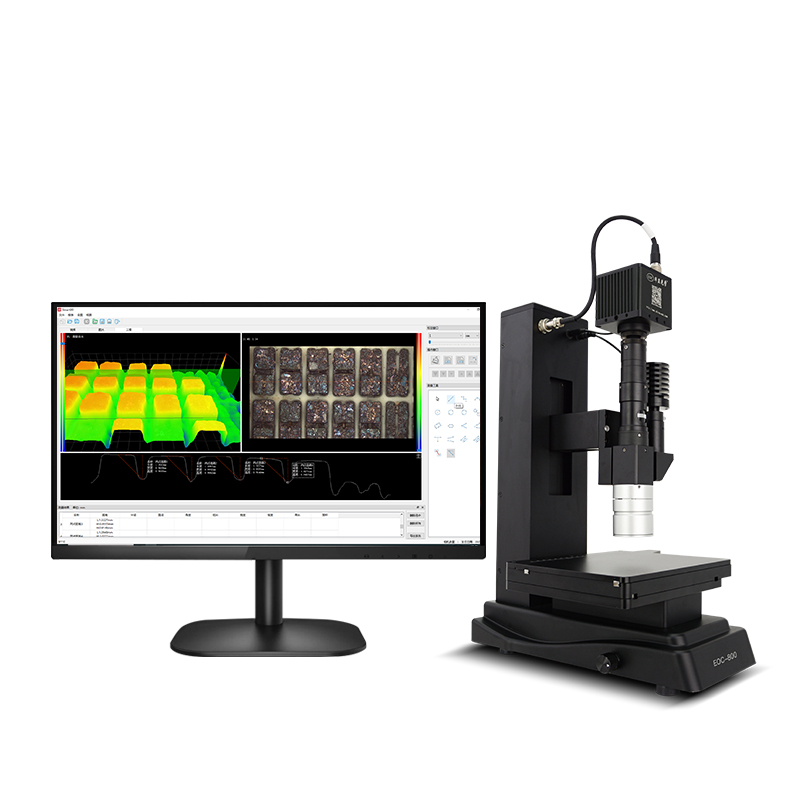

EOC-800

1、EOC-800超景深顯微鏡，可對粗糙度、高度、深度、平整度進行測量，滿足三維高精密實時量測；放大倍數6000倍，100納米光柵解析，超景深合成 ，精細全畫幅；圖像拍攝功能，高質量圖像實時呈現；自動讀取輪廓差值，實現精密測量自動測量，極大提高了檢測效率；1:5大變倍比同軸光源用于反射度高的物體，如光伏板、芯片、鋼鋁材、晶圓、半導體等樣本；采用3D建模，超景深圖像合成適用于臺階面、盲孔、凹槽以及不規則形態的深度測量。

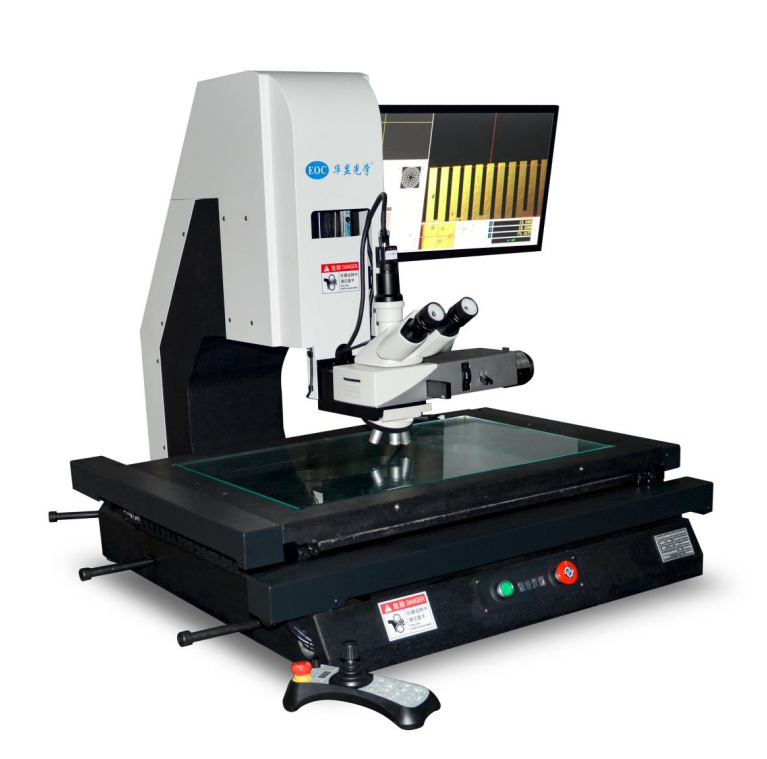

E-GJ310

2、E-GJ310工具顯微鏡是電子、金屬材料、礦物、地質、精密工程等檢查、分析及研究的必備儀器，適用于教學、科研、工業等領域。采用EOC無限遠光學系統，完美校正各類色差，定向用于TFT/TP/LCM等產品導電粒子觀察。程控LED冷光源 (表面光及輪廓光)，實現編程批量檢測自行調節光源強弱; 自動測量軟件，可加強顯微鏡測量性能，進行復雜的測量; 創建檢測行程，實現三軸亞微米級精度的零件、電子元件、LED弧高球厚等測量。

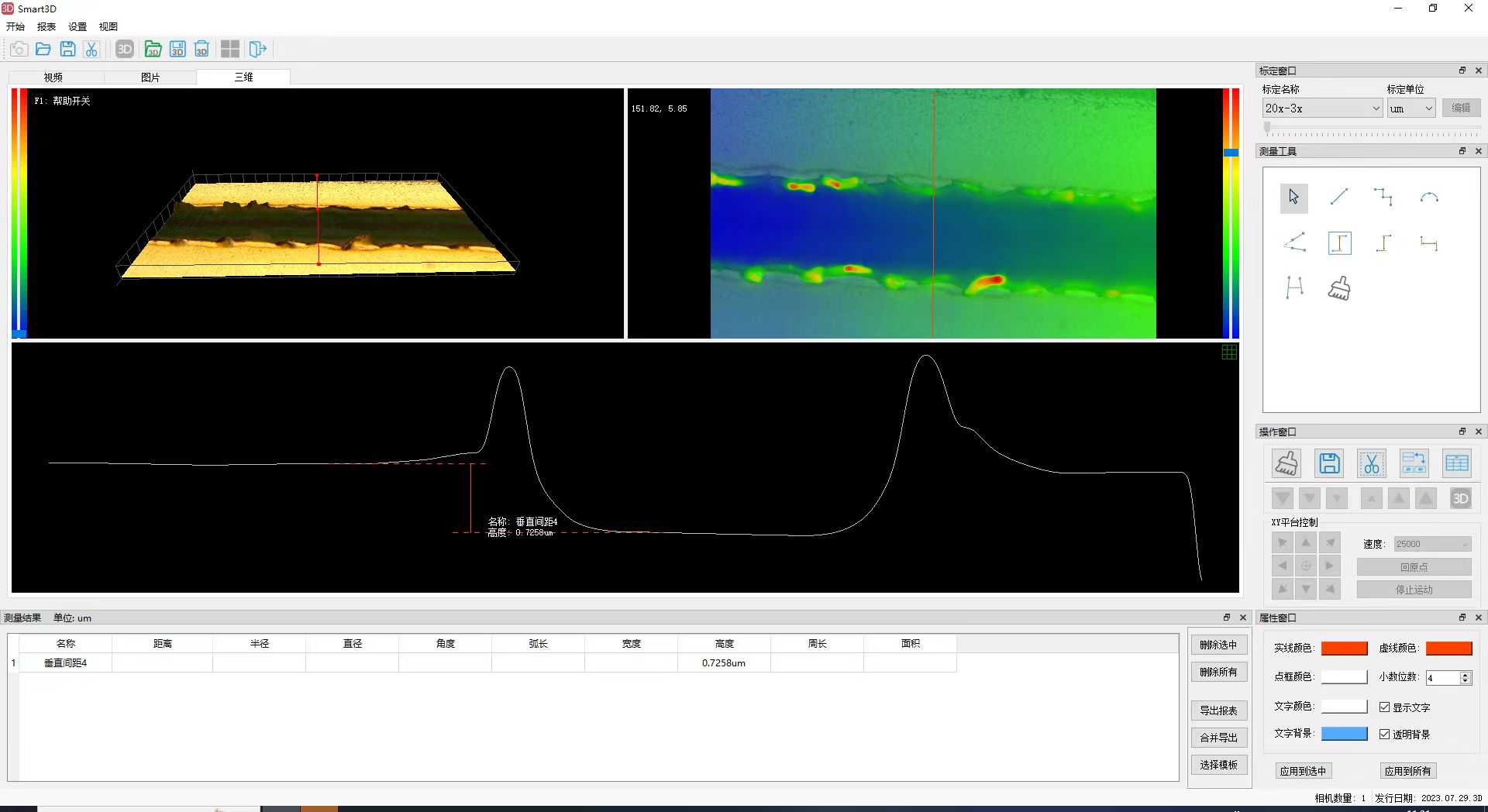

E系列工具顯微鏡，根據快速光學掃描模塊和信號處理算法提取檢測表面，對光伏電池片表面的柵線及絨面進行批量自動檢測。可以在被測樣品上預設多個坐標點，并根據預設的坐標點自動進行OK/NG判定，即可開始自動化測量。在指定測試點的XY坐標位置以后，運用工具顯微鏡的自動定位與對焦，從而開始自動測量光伏板的長度、寬度、深度分析。分析完成后，自動開始下一個指定測試點測量，并重復以上操作，直至所有預設坐標點都測量完畢。測試結束后自動生成數據報表，根據數據報表信息清晰可觀的了解到光伏板各個預設坐標點的具體信息。

      自動測量使測量的操作步驟趨于簡單化，使用者能夠更加快速的得到自己想要的測量數據或圖像。華顯光學E系列工具顯微鏡擁有的自動化測量技術，不僅實現了樣品檢測過程中的自動化，還大幅度縮短了檢測時間，是新能源廠商的不二之選！華顯光學在未來還將繼續秉承以“用好顯微鏡，管理好品質”的信念，為光伏行業提供高性能的檢測產品！

      如有演示或者技術選型需求，歡迎留言或者致電預約專線400-037-8037，敬請關注我司官網，我們不僅有展會活動，我們還有技術文章這類硬核知識，新品推薦，技術分享等文章。
